맞대기 용접 피팅에 대한 최종 가이드: 알아야 할 모든 것

맞대기 용접 파이프 피팅이란 무엇입니까?

맞대기 용접 파이프 피팅 배관 시스템 내의 파이프 섹션을 파이프 끝단에 직접 용접하여 영구적인 누출 방지 조인트를 생성하여 연결, 방향 전환 또는 종료하는 데 사용되는 구성 요소입니다. 나사산 또는 소켓 용접 피팅과 달리 맞대기 용접 피팅은 가장자리가 경사져 있어 용접공이 단일 연속 용접으로 피팅과 파이프를 함께 융합할 수 있으므로 흐름 중단을 최소화하면서 내부 표면을 매끄럽게 만들 수 있습니다.

이 연결 방법은 석유 및 가스 파이프라인, 발전 시설, 화학 처리 공장 등 극한 조건에서 접합 무결성이 타협 불가능한 고압 및 고온 산업 응용 분야에서 널리 선호됩니다. 용접 자체가 별도의 기계적 연결이 아닌 파이프 구조의 일부가 되기 때문에 맞대기 용접 피팅은 일반적으로 대체 접합 방법에 비해 우수한 강도와 신뢰성을 제공합니다.

일반적인 유형의 맞대기 용접 피팅

맞대기 용접 피팅은 여러 가지 표준화된 모양으로 제공되며 각각은 배관 레이아웃 내에서 특정 기능을 제공하도록 설계되었습니다. 이러한 유형을 이해하면 엔지니어와 조달 팀이 각 응용 분야에 대한 올바른 구성 요소를 지정하는 데 도움이 됩니다.

팔꿈치

팔꿈치 change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

티셔츠

티셔츠 allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

감속기

감속기 connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

캡

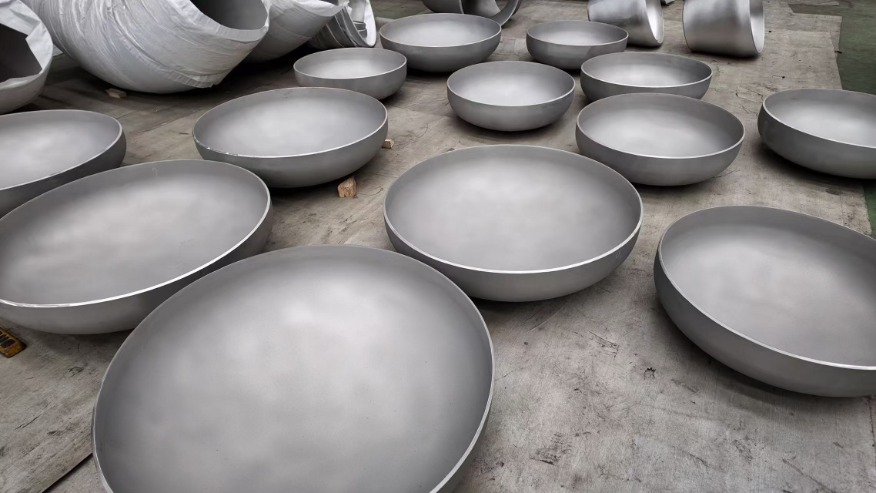

캡 are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

맞대기 용접 피팅 제조에 사용되는 재료

재료 선택은 맞대기 용접 피팅의 성능, 비용 및 적용 적합성에 큰 영향을 미칩니다. 아래 표에는 산업용 배관 시스템 내의 일반적인 재료와 일반적인 사용 사례가 요약되어 있습니다.

벽 두께 및 일람표 등급 이해

맞대기 용접 피팅은 외부 직경에 대한 피팅의 벽 두께를 나타내는 특정 파이프 일정과 일치하도록 제조됩니다. 일반적인 일정에는 일정 10, 40, 80이 포함되며, 일정 번호가 높을수록 더 큰 내부 압력을 견딜 수 있는 벽이 두꺼워집니다. 피팅과 연결 파이프 사이의 벽 두께가 일치하지 않으면 용접 접합에 약점이 생겨 전체 시스템 무결성이 손상될 수 있으므로 올바른 일정을 선택하는 것이 중요합니다.

엔지니어는 일반적으로 시스템의 작동 압력, 온도 및 특정 재료의 기계적 특성을 기반으로 필요한 일정 등급을 계산하며, 종종 공장에서 만든 맞대기 용접 피팅의 치수 및 공차 요구 사항을 관리하는 ASME B16.9와 같은 표준을 참조합니다.

다른 연결 유형에 비해 맞대기 용접 피팅의 주요 장점

맞대기 용접 피팅은 나사식 또는 플랜지식 대안에 비해 까다로운 산업 응용 분야에서 선호되는 몇 가지 실용적인 이점을 제공합니다.

• 피팅과 파이프 사이의 완전 융합 연결로 인해 접합 강도가 뛰어납니다.
• 진동이나 열 순환으로 인해 느슨해질 수 있는 나사형 연결에 비해 누출 위험이 감소합니다.
• 피팅 전반에 걸쳐 난류와 압력 강하를 최소화하는 부드러운 내부 보어.
• 기계적 접합이 실패할 수 있는 고온 및 고압 시스템에 더 적합합니다.
• 적절하게 용접하고 검사하면 장기 유지 관리 요구 사항이 낮아집니다.

설치 및 품질 관리 고려 사항

맞대기 용접 피팅을 올바르게 설치하려면 숙련된 용접공과 용접 시작 전 정확한 베벨링 및 정렬을 포함하여 조인트 준비에 세심한 주의가 필요합니다. 피팅과 파이프 사이의 잘못된 정렬 또는 불일치한 간격은 조인트의 구조적 무결성을 손상시키는 용접 결함을 초래할 수 있으며, 특히 실패로 인해 심각한 안전 문제가 발생할 수 있는 고압 응용 분야에서는 더욱 그렇습니다.

방사선 사진 테스트, 초음파 검사, 염료 침투 테스트 등의 품질 관리 조치는 일반적으로 설치 후 용접 무결성을 확인하는 데 사용됩니다. 특히, 감지되지 않은 용접 결함이 시간이 지남에 따라 치명적인 실패로 이어질 수 있는 발전 또는 석유화학 공정과 같은 중요한 시스템에서 더욱 그렇습니다.

프로젝트에 적합한 맞대기 용접 피팅 선택

올바른 맞대기 용접 피팅을 선택하려면 파이프의 작동 압력, 온도 범위, 이송되는 유체 또는 가스, 주변 환경 조건을 포함한 여러 요소를 함께 평가해야 합니다. 지식이 풍부한 공급업체와 긴밀히 협력하고 적용 가능한 산업 표준을 참조하면 선택한 부속품, 자재 및 일정 등급이 특정 배관 시스템의 요구 사항과 정확하게 일치하여 궁극적으로 전체 설치에 걸쳐 장기적인 신뢰성과 안전성을 지원할 수 있습니다.
